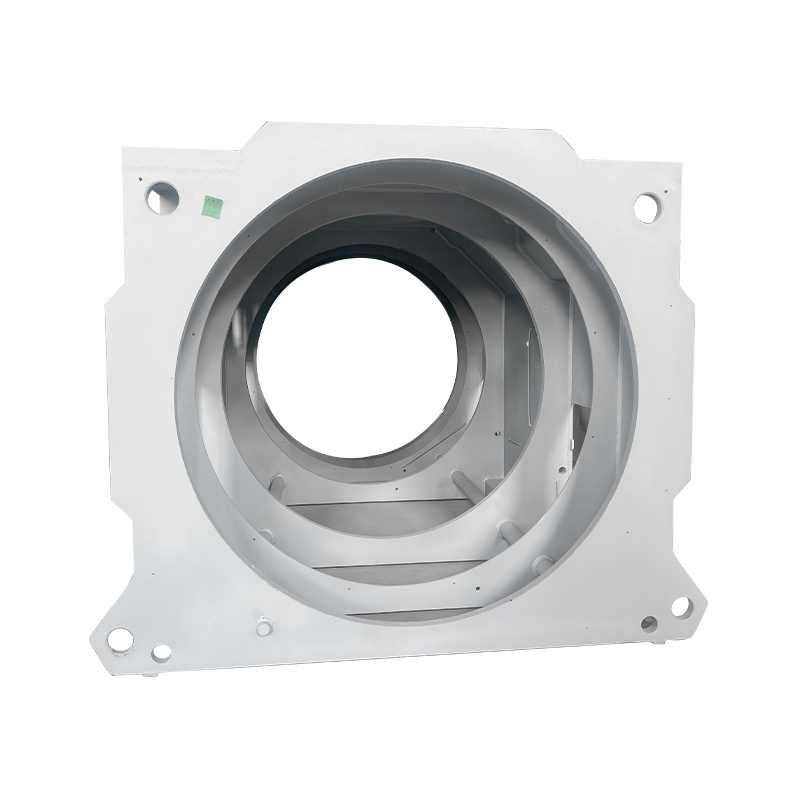

Teollisuushitsattu laatikkotyyppinen moottorijalusta

I. Peruskäsite ja sijoittelu

Teollisuuslaatikkotyyppinen konepohja on teräslevyhitsausprosesseilla valmistettu moottorin tukirakenne. Päärunkoisena neliön/suorakulmaisen laatikon ansiosta se on peruskomponentti, joka tarjoaa vakaan tuen ja kaiken suojan moottorille. Se sulkee moottorin sisäiset komponentit (staattori, roottori, laakerit jne.) laatikkoon ja tarjoaa samalla tukea, lämmönpoistoa ja suojatoimintoja. Se on suositeltu runkotyyppi suurille teollisuusmoottoreille ja moottoreille, joita käytetään erityisissä käyttöolosuhteissa.

II. Tärkeimmät rakenteelliset ominaisuudet

1. Pääkehyksen suunnittelu
Neliö/suorakulmainen poikkileikkaus: Teräslevyistä tai rakenneteräksestä hitsattu kuusikulmainen runko, joka muodostaa vakaan kantavan rakenteen, jolla on vahva kallistumisenestokyky.

Modulaarinen rakenne: Ottaa usein käyttöön irrotettavan rakenteen kuljetuksen ja asennuksen helpottamiseksi; huollon aikana osat voidaan purkaa paikallisesti.

Jäykisteiden järjestely: Poikittaiset, pitkittäiset tai diagonaaliset jäykisteet on asennettu rungon sisään parantamaan merkittävästi yleistä jäykkyyttä ja muodonmuutoskestävyyttä.

2. Kriittiset osat
Jalusta: Kannata moottorin täyden painon ja käyttökuormat; tyypillisesti hitsattu paksuista teräslevyistä (8–20 mm), säädettävät tasoitusjalat alareunassa.

Kotelo: Laatikkotyyppiset sivulevyt, jotka suojaavat sisäisiä osia, varatuilla jäähdytyskäytävällä ja tarkastus-/huoltoovilla.

Päätylevyt: Sijaitsevat rungon molemmissa päissä; varustettu laakerirei'illä ja kaapelin läpivientirei'illä ja hitsattu/kiinnitetty koteloon.

3. Toiminnalliset kohokohdat

Jäähdytysjärjestelmä: Kotelossa on tuuletusaukot, jäähdytysrivat tai jäähdytysputket, jotta voidaan käsitellä suljetuille rakenteille ominaisia lämmönpoistoongelmia.

Tiivistysrakenne: Liitoksissa käytetään tiivisteitä vaaditun suojausluokan (IP54/IP55) varmistamiseksi pöly- ja vesitiiviiksi.

Nostovarusteet: Nostorenkaat tai nostokorvakkeet on asennettu yläosaan asennuksen ja käsittelyn helpottamiseksi.

Liitäntälaatikko: Itsenäisesti hitsattu kotelon sivuun, mikä tarjoaa sähköliitäntärajapinnan huoltoa helpottamaan.
